Лазерное сканирование (LIDAR)

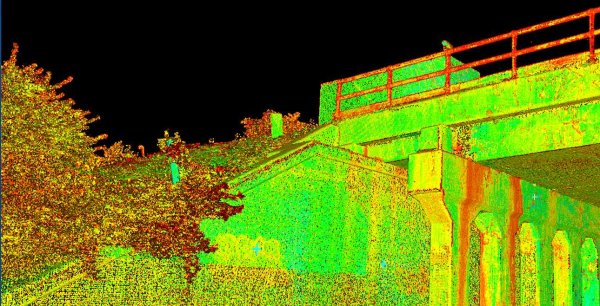

Лазерная (лидарная) съемка — метод получения пространственных данных с использованием активных оптических систем. Технология основана на измерении координат X, Y, Z объектов через анализ отраженных лазерных импульсов. Результат — детализированные 3D-модели, востребованные в проектировании, мониторинге и управлении инфраструктурой.

Цели лазерного сканирования

• Создание топографической основы при выполнении проектно-изыскательских и геолого-разведочных работ;

• Создание чертежей для строительных компаний;

• Разработка исполнительных схем;

• Анализ поведения объекта при эксплуатации;

• Высокоточные измерения инженерных сооружений;

• Создание и обновление крупномасштабных карт и планов;

• Формирование цифровых моделей местности (ЦММ) и цифровых моделей рельефа (ЦМР) (растровая - GRID, векторная - TIN);

• Построение математических моделей с использованием интенсивности отражений лазерного импульса;

• Создание ортофотопланов на основе классифицированных точек земной поверхности;

• Разработка проектно-технической документации;

• Создание 3D-моделей при строительстве сложных объектов (мосты, развязки, порты, вокзалы, аэропорты, карьеры и т.п.).

Виды лазерного сканирования

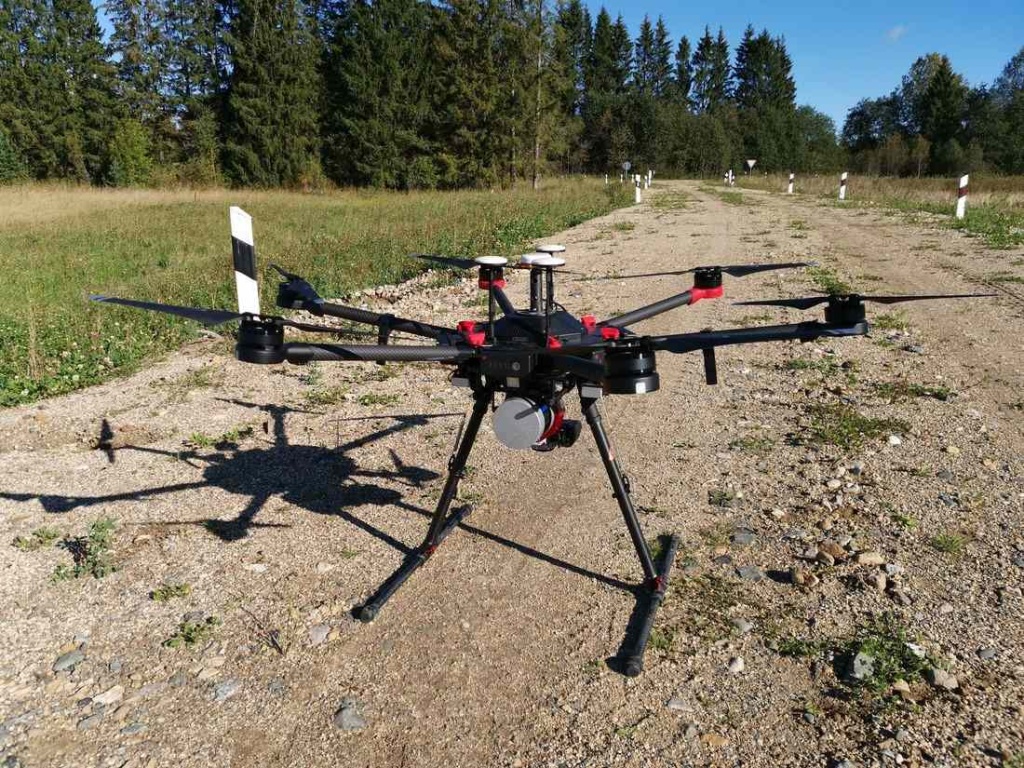

Воздушное лазерное сканирование (ВЛС)

Применяется для топографической съемки территорий и крупных линейных объектов. ВЛС проводится с самолетов, вертолетов, беспилотных летательных аппаратов (БПЛА), обеспечивая:

• Получение цифровых моделей местности (ЦММ) и рельефа (ЦМР)

• Составление топографических планов в масштабах 1:500 – 1:5000

• Мониторинг объектов (карьеры, полигоны ТБО, инженерные сети)

• Оценку объемов земляных работ

Разрешение съемки достигает 5–15 см, а площадь покрытия – десятки и сотни квадратных километров за день.

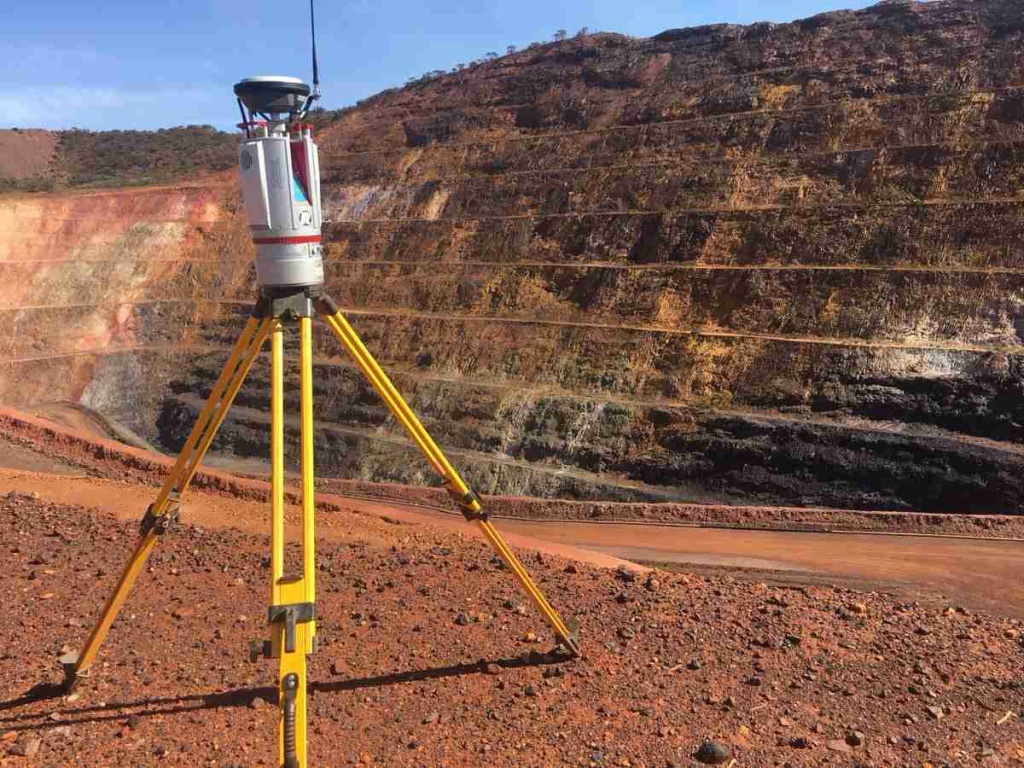

Наземное лазерное сканирование (НЛС)

Применяется для получения детализированных 3D-моделей зданий, инженерных сооружений, рельефа, а также объектов в замкнутых пространствах (тоннели, шахты).

• Точность до 0,5 мм

• Фасадная съемка с точностью до 1:50

• Производительность до 4000 м² в день

• Возможность работы в любое время суток

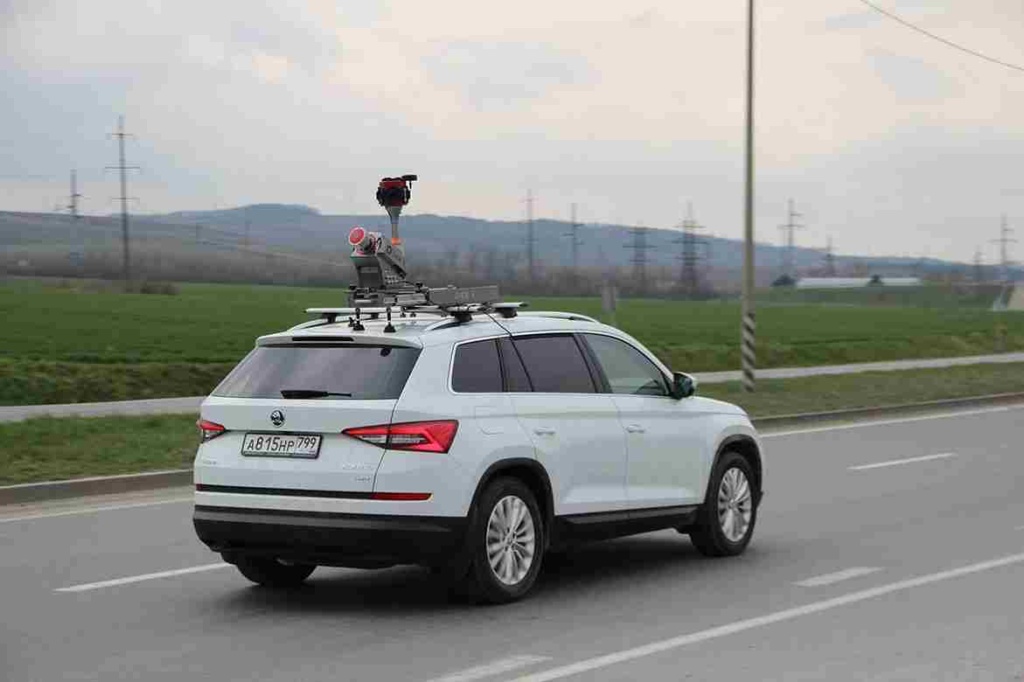

Мобильное лазерное сканирование (МЛС)

Используется для картографирования протяженных объектов, таких как дороги, улицы, железнодорожные пути, мосты и эстакады.

• Производительность до 500 км съемки в день

• Разрешение от 1 до 5 см

• Оптимально для мониторинга городской среды и инфраструктурных объектов

Принцип действия лазерных систем

Лазерная сканирующая система состоит из нескольких элементов:

• Лазерный сканер – работает как дальномер с разверткой на углы в одной плоскости;

• БИНС – бесплатформенная инерциальная навигационная система для внешнего ориентирования и позиционирования;

• Приемник ГЛОНАСС-GPS – определяет положение сканера в пространстве;

• Система записи данных и управления съемкой;

• Дополнительные сенсоры – видеокамеры, тепловизоры, ИК и УФ-датчики для уточнения полученных данных.

Скорость съемки современных лазеров достигает 1 000 000 точек в секунду. Измерение расстояний основано на учете времени прохождения лазерного луча и внешнего положения всей системы. Высокая точность позволяет различать и измерять даже небольшие объекты, такие как дверные ручки или изоляторы на линиях ЛЭП.

Результаты для вашего проекта

• Топографические планы масштабов 1:50–1:5000.

• Цифровые модели рельефа (GRID, TIN) и местности.

• Ортофотопланы и перспективные снимки (для ВЛС).

• Отчеты по мониторингу в формате PDF, CAD, GIS.
